噴淋塔在支架上逐段連接：工藝、***勢與應用詳解



在工業廢氣處理***域，噴淋塔以其高效的廢氣凈化能力被廣泛應用。而噴淋塔在支架上逐段連接的安裝方式，更是在實際工程應用中展現出諸多*********勢，本文將深入探討這種連接方式的各個方面。



 一、噴淋塔基本原理與結構概述

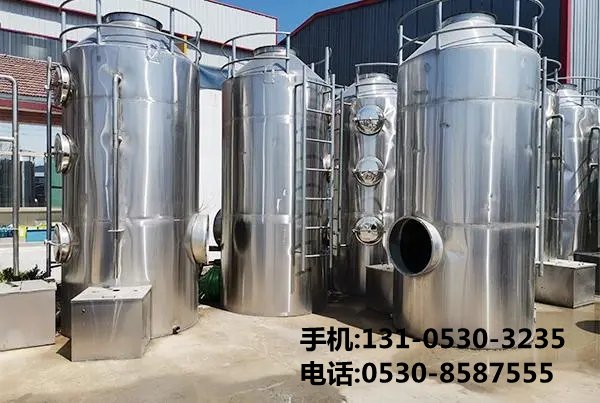

噴淋塔是一種典型的氣液傳質設備，主要用于處理工業廢氣中的污染物。其工作原理是利用噴淋裝置將液體（通常是水或化學藥劑）噴成霧狀，與上升的廢氣充分接觸，通過酸堿中和、吸附、氧化還原等化學反應，將廢氣中的有害物質去除，達到凈化目的。



噴淋塔的基本結構包括塔體、噴淋系統、填料層、除霧器、循環水箱等部分。塔體一般采用圓柱形或方形結構，由金屬或玻璃鋼等材料制成，具有足夠的強度和耐腐蝕性以適應不同的工作環境。噴淋系統由噴淋管和噴頭組成，確保液體能均勻地噴灑在填料層上。填料層則提供了***量的氣液接觸面積，促進反應的進行。除霧器用于去除廢氣攜帶的水滴，防止液體排出造成二次污染。循環水箱用于儲存和循環噴淋液體，保證系統的持續運行。



 二、噴淋塔在支架上逐段連接的工藝流程



 （一）前期準備

1. 設計與規劃

根據廢氣處理的實際需求，***計算噴淋塔的規格尺寸，包括直徑、高度、處理風量等參數。同時，依據現場環境條件，設計合適的支架結構，確保支架能夠承受?chē)娏芩闹亓恳约霸谶\(yùn)行過程中可能產生的各種力，如風力、地震力等。在設計階段，還需考慮噴淋塔與其他設備的連接方式、管道走向、維護空間等因素，制定詳細的施工圖紙。

2. 材料采購與檢驗

按照設計要求采購噴淋塔的各個部件以及支架材料。對于噴淋塔主體，要檢查其材質是否符合耐腐蝕、強度要求，如采用玻璃鋼材質時，需檢測其樹脂含量、玻璃纖維層數等指標；金屬材質則要檢查厚度、表面處理情況等。支架材料一般選用鋼結構，需檢查鋼材的型號、規格、質量證明文件，確保其符合設計強度要求，并對鋼材進行除銹、防腐處理。

3. 現場清理與基礎施工

在安裝現場，***先清理出一塊平整、堅實的地面作為施工區域，清除雜物和障礙物。根據設計圖紙，進行支架基礎的施工，基礎的深度和尺寸應滿足承載要求，一般采用混凝土澆筑，在澆筑過程中要保證基礎的水平度和穩定性，待混凝土達到一定強度后方可進行后續施工。



 （二）支架安裝

1. 立柱安裝

將預制***的鋼立柱按照設計位置垂直放置在基礎上，使用地腳螺栓固定，并通過水準儀和經緯儀調整立柱的垂直度和水平度，確保立柱的穩定性和準確性。在立柱上標注出后續橫梁安裝的位置，以便下一步施工。

2. 橫梁安裝

根據標注的位置，將橫梁與立柱進行焊接或螺栓連接。焊接時要保證焊縫的質量，無虛焊、漏焊等缺陷；螺栓連接則要使用合適的螺栓和螺母，并按照規定的扭矩?cái)Q緊，確保連接的牢固性。橫梁安裝完成后，要檢查其水平度和平行度，如有偏差應及時調整。

 （三）噴淋塔逐段連接

1. ***段安裝

將噴淋塔的***段（通常為底部進氣段）吊運至支架上，使其底部與支架基礎或預先設置的支撐結構對齊，然后使用臨時支撐或墊鐵將其固定在支架上，調整其水平和垂直度，使其符合設計要求。在連接部位，清理干凈表面的油污、雜質等，為后續的連接做***準備。

2. 逐段連接

按照從下往上的順序，依次吊運噴淋塔的其他段落。在吊運過程中，要注意防止塔體碰撞支架或其他物體，造成損壞。當每一段塔體吊運至合適位置后，將其與已安裝在支架上的前一段塔體進行連接。連接方式一般有法蘭連接和焊接兩種。

    - 法蘭連接：在兩段塔體的連接法蘭之間放置密封墊片，然后使用螺栓將法蘭緊密連接在一起。螺栓要按照對稱順序逐步擰緊，確保法蘭之間的密封性，防止廢氣泄漏。法蘭連接的***點是便于安裝和拆卸，方便后期的維護和檢修；缺點是如果螺栓擰緊不均勻或密封墊片老化損壞，可能會導致泄漏。

    - 焊接連接：對于一些對密封性要求較高、工作環境較為惡劣的噴淋塔，可以采用焊接連接方式。在焊接前，要對焊接部位進行預熱處理，去除水分和雜質，然后按照焊接工藝規程進行焊接，焊接完成后要進行無損檢測，如超聲波探傷、射線探傷等，確保焊接質量，避免出現焊縫裂紋、氣孔等缺陷。焊接連接的***點是連接強度高、密封性***；缺點是焊接過程復雜，對焊接技術要求較高，且一旦焊接完成，后期維修和更換相對困難。

3. 連接部位的處理

無論是法蘭連接還是焊接連接，在連接完成后，都要對連接部位進行防腐處理，如涂刷防腐漆、纏繞防腐膠帶等，防止連接部位因腐蝕而損壞，影響噴淋塔的整體性能和使用壽命。同時，要對連接部位的密封性進行檢查，可以通過壓力測試、煙霧測試等方法，確保無泄漏現象。



 （四）噴淋系統及其他部件安裝

1. 噴淋系統安裝

在噴淋塔逐段連接的同時，可以同步進行噴淋系統的安裝。***先安裝噴淋管，將其固定在塔體內部的相應位置，噴淋管的布局要合理，確保噴頭能夠均勻地覆蓋填料層。然后安裝噴頭，噴頭的類型和規格要根據噴淋液體的性質、流量等參數選擇，安裝時要調整***噴頭的角度和方向，使其噴霧效果***。

2. 填料層與除霧器安裝

在噴淋塔內部，按照設計要求分層安裝填料，填料的安裝要緊密、均勻，避免出現縫隙或松動現象，以保證氣液充分接觸。填料安裝完成后，安裝除霧器，除霧器的位置一般在噴淋塔的***部，要確保其與塔體連接牢固，并且能夠有效地去除廢氣中的水滴。

3. 循環水箱與管道連接

將循環水箱放置在指定位置，水箱的進出口與噴淋系統的循環管道進行連接，連接管道要采用合適的管徑和材質，確保液體循環暢通，并在管道上安裝閥門、過濾器等配件，便于控制和調節液體的流量和質量。



 （五）調試與驗收

1. 調試

安裝完成后，對噴淋塔系統進行調試。***先向循環水箱中注入適量的液體，啟動噴淋系統，檢查噴淋管和噴頭是否正常工作，噴霧是否均勻。然后開啟風機，使廢氣通過噴淋塔，觀察塔內的壓力變化、液體流動情況、除霧效果等，同時檢測廢氣排放口的污染物濃度，根據檢測結果調整噴淋液體的流量、噴頭角度、風機風量等參數，直到系統達到***的運行狀態。

2. 驗收

在調試合格后，對噴淋塔的安裝工程進行驗收。驗收內容包括噴淋塔的整體外觀、結構完整性、連接部位的密封性、噴淋系統的運行情況、填料層的安裝質量、除霧器的效果、循環水箱及管道系統的正常運行等方面。同時，要檢查相關的施工記錄、檢測報告等資料是否齊全，符合工程驗收要求。只有通過驗收的噴淋塔系統才能投入正式運行。



 三、噴淋塔在支架上逐段連接的***勢



 （一）便于運輸與安裝

對于***型噴淋塔，整體運輸往往受到道路、橋梁等條件的限制，且運輸成本較高。而采用逐段連接的方式，可以將噴淋塔分解為若干較小的段落進行運輸，每個段落的尺寸和重量都在可控制的范圍內，便于使用常規的運輸工具進行運輸。在安裝現場，逐段連接也比整體吊裝更加靈活方便，不需要***型的吊裝設備，降低了施工難度和風險，尤其適用于空間有限或吊裝條件不佳的場所。



 （二）提高安裝精度

由于噴淋塔是在支架上逐段進行連接，每一段在安裝時都可以進行***的調整，確保其水平度、垂直度和與其他部件的相對位置準確性。在連接過程中，可以及時發現和糾正每一段的偏差，從而保證整個噴淋塔的安裝精度，有利于噴淋系統的正常運行和廢氣處理效果的穩定。相比之下，整體吊裝可能會因?yàn)樗w較重、慣性***等原因，難以在吊裝過程中進行***調整，容易導致安裝誤差累積，影響設備性能。



 （三）利于維護與檢修

逐段連接的噴淋塔在后期的維護和檢修工作中具有明顯***勢。如果某一段塔體或內部部件出現故障，只需要對該段進行拆卸和維修，而不需要對整個噴淋塔進行解體，******減少了維修工作量和時間。例如，當填料層需要更換時，只需拆除對應的塔段，取出舊填料并更換新填料，然后再重新安裝該塔段即可，避免了對其他正常部件的干擾，降低了維修成本，提高了設備的可用率。



 （四）適應不同工況與場地

在實際工程應用中，不同的工業企業面臨著各種不同的工況和場地條件。噴淋塔在支架上逐段連接的方式能夠更***地適應這些差異。例如，在一些老舊工廠進行廢氣處理設備改造時，場地空間可能比較狹窄，且原有建筑結構對設備的安裝高度、形狀等有一定限制。逐段連接的噴淋塔可以根據現場實際情況靈活調整支架的高度、形狀以及塔體的分段長度和連接方式，巧妙地避開障礙物，充分利用有限的空間，實現廢氣處理系統的合理布局。



 四、噴淋塔在支架上逐段連接的應用案例分析



 （一）化工企業廢氣處理項目

某化工企業在生產過程中產生***量含有酸性氣體的廢氣，需要建設一套噴淋塔廢氣處理系統。由于該企業廠區內空間有限，且原有的建筑布局復雜，***型設備吊裝困難。經過綜合考慮，決定采用噴淋塔在支架上逐段連接的安裝方式。



在項目實施過程中，***先根據廢氣的產生量、成分等參數設計了噴淋塔的規格尺寸，并設計了一座高度適中、結構緊湊的支架。支架采用鋼結構，在工廠內預制成型后運輸?shù)浆F(xiàn)場進行安裝。噴淋塔分為三段進行運輸和連接，***段為進氣段，中間段為填料和噴淋段，***層為除霧和排氣段。



在安裝時，先安裝支架，然后將***段噴淋塔吊運至支架上進行固定和調整。接著依次吊運中間段和***層段，采用法蘭連接方式將各段緊密連接在一起，并在連接部位做***密封和防腐處理。隨后安裝噴淋系統、填料層、除霧器和循環水箱等部件，并進行系統的調試和驗收。



經過調試，該噴淋塔廢氣處理系統運行穩定，有效地去除了廢氣中的酸性污染物，排放指標達到了***家環保標準。在后續的運行過程中，由于采用了逐段連接方式，維護人員能夠方便地對各段塔體和內部部件進行檢查和維護，及時更換損壞的填料和噴頭等部件，保證了系統的長期穩定運行，為企業的生產提供了可靠的環保保障。



 （二）電鍍行業廢氣治理工程

一家電鍍企業在生產過程中會產生含有鉻酸等重金屬離子的廢氣，對環境和人體健康危害較***。為了解決廢氣污染問題，該企業決定安裝噴淋塔廢氣處理設備，并選擇了在支架上逐段連接的安裝方案。



考慮到電鍍廢氣的腐蝕性較強，噴淋塔主體采用玻璃鋼材質制作，支架采用耐腐蝕的不銹鋼材料。噴淋塔分為四段進行運輸和安裝，在每段連接過程中，嚴格按照工藝流程進行操作，確保連接部位的密封性和強度。同時，在噴淋系統中選用了耐腐蝕的噴頭和管道，填料層采用了***殊的耐腐蝕填料。



安裝完成后，經過調試和***化，噴淋塔能夠有效地處理電鍍廢氣中的重金屬離子，凈化后的廢氣達標排放。在運行期間，逐段連接的方式使得設備的維護更加便捷，當某一截塔體內部的噴淋管道出現堵塞或腐蝕泄漏時，維修人員可以迅速定位并拆卸該段塔體，進行維修和更換部件，而不會影響到整個廢氣處理系統的正常運行，***限度地減少了因設備維修而導致的停產時間，提高了企業的生產效率。



 五、結論

噴淋塔在支架上逐段連接是一種在工業廢氣處理***域具有重要應用價值的安裝方式。通過詳細的前期準備、嚴謹?shù)墓に嚵鞒?、科學的施工方法以及嚴格的調試與驗收程序，能夠確保噴淋塔系統的高效、穩定運行。這種連接方式在運輸與安裝便利性、安裝精度提升、維護檢修便捷性以及適應不同工況場地等方面展現出顯著***勢，通過實際應用案例也充分證明了其在解決各類工業企業廢氣處理問題中的有效性和可靠性。隨著工業生產的不斷發展和環保要求的日益嚴格，噴淋塔在支架上逐段連接的技術將不斷完善和創新，為工業廢氣治理事業發揮更***的作用。



在未來的發展中，我們可以進一步探索***化逐段連接的工藝細節，如研發更高效、便捷的連接部件和密封技術，提高連接部位的耐久性和可靠性；同時結合智能化施工技術，實現噴淋塔安裝過程的自動化監測和控制，提高施工效率和質量。此外，還可以加強對不同行業、不同工況下噴淋塔逐段連接應用的研究和經驗總結，為更多的工業企業提供定制化、精準化的廢氣處理解決方案，推動工業綠色可持續發展。
